| Lieu d'origine: | Guangdong, Chine |
|---|---|
| Nom de marque: | SHENHUA |
| Certification: | CE,UL |
| Numéro de modèle: | SC810 |
| Quantité de commande min: | 1 ensemble |
| Prix: | negotiation |
| Détails d'emballage: | Paquet de cas du vide +plywood, taille de cas : 7200*2200*2200 millimètre (L*W*H) |
| Délai de livraison: | 60~80days |
| Conditions de paiement: | L/C, T/T, D/P, Western Union, Paypal, gramme d'argent |
| Capacité d'approvisionnement: | 100 ensembles par an |
| Matériel: | Acier inoxydable SUS304 | Taille du paquet: | L600*W400*T100mm comme maximum |
|---|---|---|---|
| Largeur de taille de convoyeur: | 900±50mm | Vitesse du convoyeur: | 0.1~1.5m/minute |
| Direction de convoyeur: | De gauche à droite | Quantité de DI water: | 400~800L/H |
| Quantité d'échappement d'air: | ³ /h de 36m | Gamme de résistivité de DI water: | 0~18MΩ |
| Approvisionnement à air comprimé: | 0.5Mpa, 200~400L/min | Source de courant:: | AC380V, 3P, 50/60Hz, 150KW |
| Taille de l'appareil: | 5200*1750*1650 (L*W*H) millimètre | Poids de la machine: | 3000 kg |
| Surligner: | machine de nettoyage de l'eau de 900mm,machine de lavage du flux 0.5Mpa,machine de nettoyage de l'eau 0.5Mpa |
||

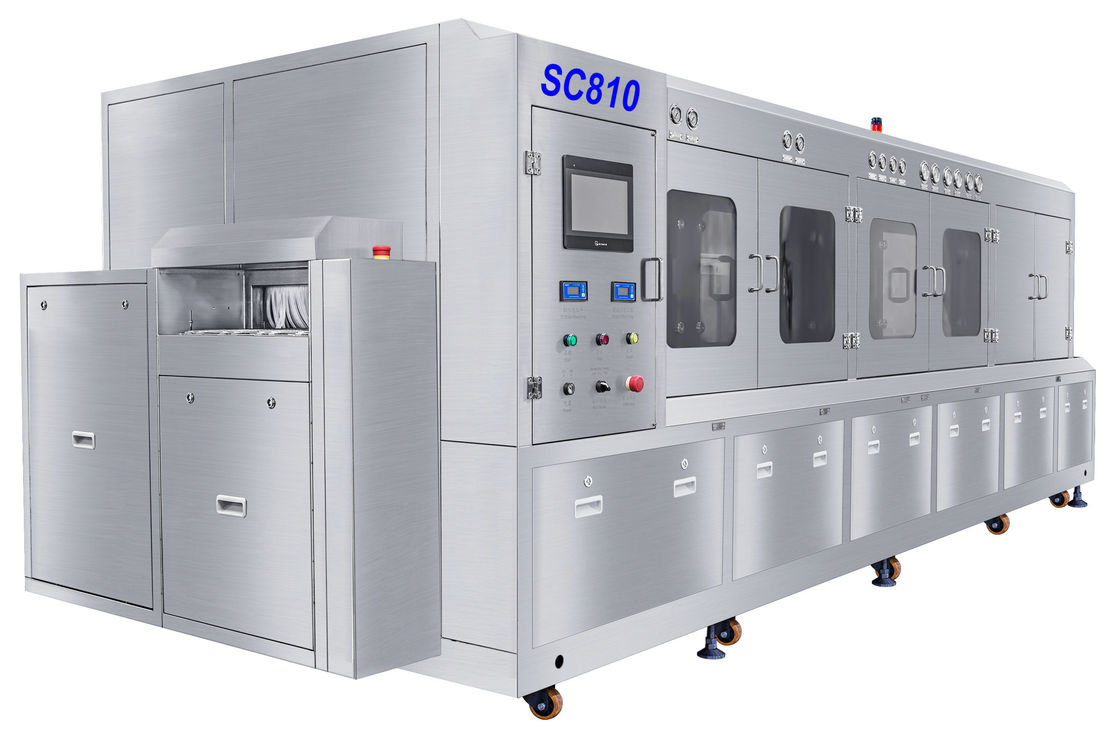

SC810 est une conception spéciale pour le nettoyage du flux de soudure semicom IC du boîtier de connexion.
Lavage liquide + processus de rinçage à l'eau DI, section de lavage liquide de 1000 mm de long et largeur de filet de 600 mm, utile pour tous les ensembles de cadres de connexion.
Processus SC810 : Prélavage+Lavage+Isolation chimique+Pré-rinçage+Rinçage+Rinçage final+Séchage à l'air+Séchage à l'air chaud1+Séchage à l'air chaud2.
En utilisant la dernière technologie de nettoyage par pulvérisation de mélange de SME, le système présente les avantages suivants :
1. Flux de paquet de leadframe dans le système de nettoyage de ligne.
2. Technologie de lavage par pulvérisation de mélange liquide, résultat de super lavage, flux de pâte à souder eau-sulaire soigneusement nettoyé et flux non propre.
3. Sections de lavage plus longues + section de rinçage à l'eau DI + section de soufflage d'air + 2 sections de séchage à l'air chaud.
4. Alimentation en eau DI liquide et fraîche automatiquement, débordement d'eau DI post-section vers la section précédente pour renouveler l'eau DI.
5. Système de pulvérisation haut/bas sur les sections de lavage et de rinçage.
6. La pression de pulvérisation d'eau liquide et DI peut être ajustée pour les différentes exigences de nettoyage des produits semi-conducteurs.
7. Standard équipé d'un système de surveillance de résistivité, plage de résistivité 0 ~ 18 MΩ.
8. Couteaux à air soufflé + système de séchage à air chaud à 2 sections.
9. Système de filet de convoyeur plat en acier inoxydable SUS304 PCB.
10. Système de contrôle PLC, interface de fonctionnement en anglais, opération facile.
11. De nombreuses fonctions optionnelles disponibles.
12. Structure SUS304 totale, résistance à la corrosion acide et alcaline.
Spécification de la machine :
| S/N | Article | Spécification SC810 |
| 1 | filet de convoyage | 600mm |
| 2 | vitesse du convoyeur | 0.1~1.5m/minute |
| 3 | hauteur du convoyeur | 900±50mm |
| 4 | direction du convoyeur | De gauche à droite |
| 5 | taille du produit | L400*W600mm comme maximum |
| 6 | hauteur du produit | 100 mm au maximum (avec composant) |
| sept | capacité du bac de lavage | 120L |
| 8 | capacité du bac de rinçage | 30L+60L+30L |
| 9 | Consommation d'eau DI | 400~800L/H |
| dix | air épuisé | 36m³ |
| 11 | commande électrique | CPL+TP |
| 12 | Gamme de résistivité | 0~18MΩ |
| 13 | Plage de pH | 0~14 |
| 14 | arrivée d'air | 0.5Mpa |
| 15 | source de courant | AC380V, 50/60HZ, 3P, 110KW |
| 16 | taille de l'appareil | L5200*W1750*H1650mm |
| 17 | poids de la machine | 3000KG |
Q1 : Quel type de produits semi-conducteurs le SC810 peut-il nettoyer ?
A1: Flux sur BGA, CSP, IGBT, paquet IPM Leadframe.il a une section de lavage de 600 mm avec des tiges de pulvérisation 2x8 dessus, c'est pourquoi il est si puissant.
Q2 : Pourquoi est-ce 110KW ?
A2 : dans la section de lavage, il a un réchauffeur de 3 x 12 KW ; dans la section de pré-rinçage, il a un réchauffeur de 1 x 12 KW ;dans la section de rinçage, il dispose d'un réchauffeur 1x12KW ;dans la section sèche à air chaud, il a un réchauffeur 2x7.5KW, et nous avons également des ventilateurs, des pompes électriques.
Q3 : Quelle est la température du liquide et la température de l'eau DI ?
A3 : la température liquide peut chauffer à 80℃ ;L'eau DI peut chauffer jusqu'à 60℃.
Q4 : Quelle est la consommation de liquide par heure ?
A4 : cela dépend du liquide lui-même et de la température, nous installons un condenseur liquide frais, normalement 5 ~ 10 L/heure.
