| Lieu d'origine: | Guangdong, Chine |
|---|---|
| Nom de marque: | SHENHUA |
| Certification: | CE,UL |
| Numéro de modèle: | SC810 |
| Quantité de commande min: | 1 ensemble |
| Prix: | negotiation |
| Détails d'emballage: | Paquet de cas du vide +plywood, taille de cas : 7200*2200*2200 millimètre (L*W*H) |
| Délai de livraison: | 60~80days |
| Conditions de paiement: | L/C, T/T, D/P, Western Union, Paypal, gramme d'argent |
| Capacité d'approvisionnement: | 100 ensembles par an |
| Matériel: | SUS304 acier inoxydable | Taille du colis: | L600*W400*T100mm comme maximum |
|---|---|---|---|
| Largeur nette du convoyeur: | 600 mm | Vitesse du convoyeur: | 0.1~1.5m/min |
| Sens du convoyeur: | De gauche à droite | Quantité d'eau DI: | 400~800L/H |
| Quantité d'échappement d'air: | ³ /h de 36m | Plage de résistivité de l'eau DI: | 0~18MΩ |
| Alimentation en air comprimé: | 0.5Mpa, 200~400L/min | Énergie électrique:: | AC380V, 3P, 50/60Hz, 150KW |
| Taille de la machine: | 5200*1750*1650( L*W*H) millimètre | Poids de la machine: | 3 000 kg |
| Surligner: | SC810 lavant au jet la machine,Machine de lavage au jet de gauche à droite,machine de nettoyage de l'eau de 600mm |
||

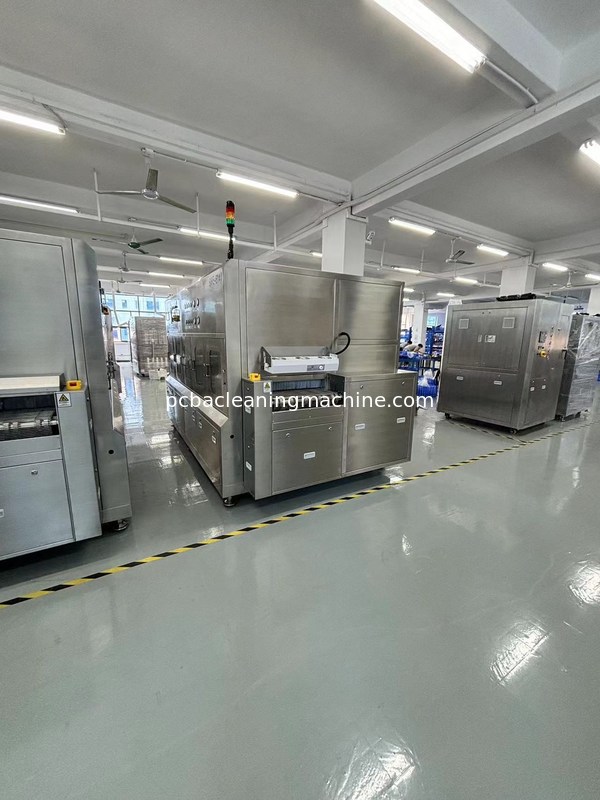

Le SC810 est une machine de nettoyage par pulvérisation en ligne compacte pour le nettoyage du flux de paquets leadframe, IGBT, IPM, BGA, CSP en utilisant le lavage liquide et le rinçage à l'eau DI et le séchage à l'air chaud.
Pour tous les types de flux et de cadre de plomb, IGBT, IPM, BGA, CSP.
SC810 procédé de travail: Pré-lavage + Lavage + Isolation chimique + Pré-renouvellement + Rinceau + Rinceau final + Séchage par soufflage à l'air + Séchage à l'air chaud1+ Séchage à l'air chaud2.
En utilisant la dernière technologie de nettoyage par pulvérisation des mélanges des PME, le système présente les avantages suivants:
1- Le flux du paquet dans le système de nettoyage de ligne.
2La technologie de lavage par pulvérisation du mélange liquide, le résultat du super lavage, le flux de pâte de soudage soluble à l'eau et non propre.
3. sections de lavage plus longues + section de rinçage à l'eau + section de soufflage à l'air + 2 sections sèches à l'air chaud.
4L'approvisionnement en eau liquide et fraîche est automatique, le débit d'eau après section vers la section précédente pour renouveler l'eau.
5. système de décharge vers le haut/vers le bas sur les sections de lavage et de rinçage.
6La pression de pulvérisation de liquide et d'eau peut être réglée en fonction des exigences de nettoyage des produits semi-conducteurs.
7. équipé en série d'un système de surveillance de la résistivité, d'une résistivité comprise entre 0 et 18 MΩ.
8. couteaux à air sec + 2 sections système de séchage à air chaud.
9Système de réseau de convoyeur plat en PCB inoxydable SUS304.
10Système de commande PLC, interface d'exploitation en anglais, fonctionnement facile.
11.De nombreuses fonctions optionnelles sont disponibles.
12. Structure totale SUS304, résistance à la corrosion acide et alcaline.
Spécifications de la machine:
| N.B. | Nom de l'article | Les spécifications du SC810 |
| 1 | Réseau de convoyeur | 600 mm |
| 2 | vitesse du convoyeur | 0.1 à 1,5 m/min |
| 3 | hauteur du convoyeur | 900 ± 50 mm |
| 4 | direction du convoyeur | De gauche à droite |
| 5 | Taille du produit | L400*W600 mm au maximum |
| 6 | hauteur du produit | 100 mm maximum (avec composant) |
| 7 | capacité du réservoir de lavage | 120 litres |
| 8 | capacité du réservoir de rinçage | 30L + 60L + 30L |
| 9 | DI consommation d'eau | 400 à 800 litres par heure |
| 10 | air évacué | 36 m3 |
| 11 | commande électrique | PLC + TP |
| 12 | Plage de résistance | 0 à 18 MΩ |
| 13 | Plage de pH | 0 à 14 |
| 14 | l'alimentation en air | 0.5Mpa |
| 15 | alimentation électrique | Le système d'alimentation est équipé d'un système d'alimentation à haute tension. |
| 16 | taille de la machine | L5200*W1750*H1650 mm |
| 17 | poids de la machine | 3 000 kg |
Q1: Quel type de produits de semi-conducteurs peut le SC810 nettoyer?

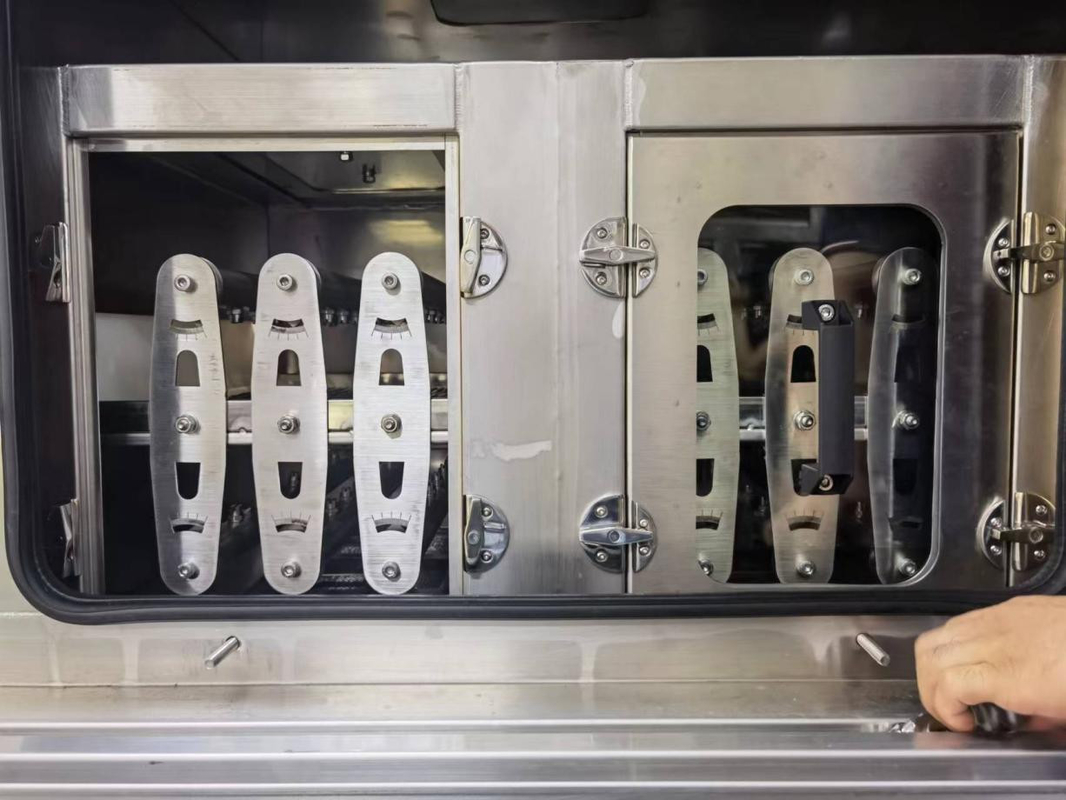

A1: Flux sur BGA, CSP, IGBT, IPM Leadframe pacakage. il a une section de lavage de 600 mm avec 2x8 bâtons de pulvérisation sur elle, c'est pourquoi il est si puissant.
Q2: Pourquoi 110 kW?

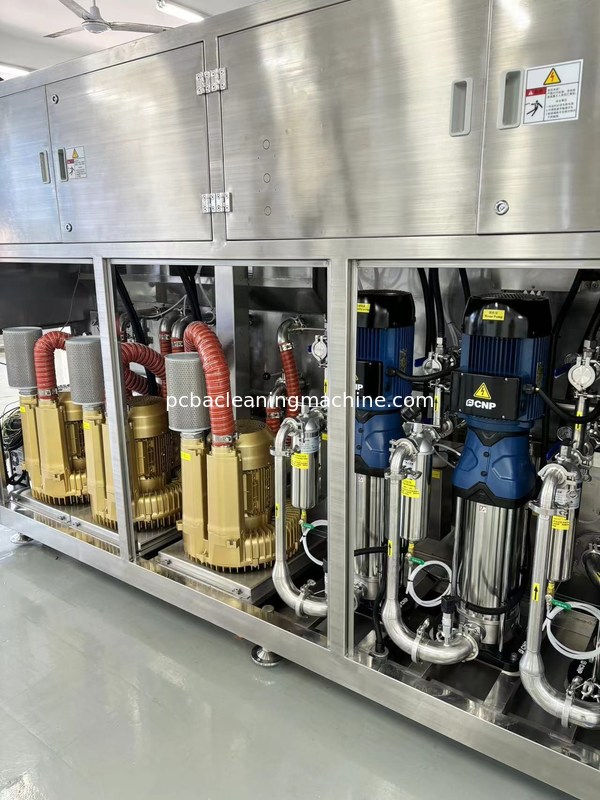

A2: dans la section de lavage, il a un chauffe-eau de 3x12KW; dans la section de prélavage, il a un chauffe-eau de 1x12KW; dans la section de rinçage, il a un chauffe-eau de 1x12KW; dans la section sèche à air chaud, il a un chauffe-eau de 2x7.5KW,et nous avons aussi des souffleurs d'air, des pompes électriques.
Q3: Quelle est la température du liquide et la température de l'eau de DI?
A3: la température du liquide peut atteindre 80°C; l'eau de DI peut atteindre 60°C.
Q4: Quelle est la consommation de liquide par heure?
R4: Cela dépend du liquide lui-même et de la température, nous installons un condensateur de refroidissement liquide, normalement 5~10L/H.
