Détails du produit
Lieu d'origine: Guangdong, Chine
Nom de marque: SHENHUA
Certification: CE,UL
Numéro de modèle: SC820
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de cas du vide +plywood, taille de cas : 7200*2200*2200 millimètre (L*W*H)
Délai de livraison: 60~80days
Conditions de paiement: L/C, T/T, D/P, Western Union, Paypal, gramme d'argent
Capacité d'approvisionnement: 100 ensembles par an
Matériel: |
Acier inoxydable SUS304 |
Taille PCBA: |
L600*W400*T100mm comme maximum |
Largeur nette du convoyeur: |
600 mm |
vitesse de convoyeur: |
0.1~1.5m/min |
Sens du convoyeur: |
De gauche à droite |
Quantité d'eau DI: |
400~800L/H |
Quantité d'échappement d'air: |
³ /H de 42m |
Plage de résistivité de l'eau DI: |
0~18MΩ |
Alimentation en air comprimé: |
0.5Mpa, 200~400L/min |
Alimentation d'énergie :: |
AC380V, 3P, 50/60Hz, 150KW |
Taille de machine: |
6600*1750*1650 (L*W*H) millimètre |
Poids de la machine: |
3600Kg |
Matériel: |
Acier inoxydable SUS304 |
Taille PCBA: |
L600*W400*T100mm comme maximum |
Largeur nette du convoyeur: |
600 mm |
vitesse de convoyeur: |
0.1~1.5m/min |
Sens du convoyeur: |
De gauche à droite |
Quantité d'eau DI: |
400~800L/H |
Quantité d'échappement d'air: |
³ /H de 42m |
Plage de résistivité de l'eau DI: |
0~18MΩ |
Alimentation en air comprimé: |
0.5Mpa, 200~400L/min |
Alimentation d'énergie :: |
AC380V, 3P, 50/60Hz, 150KW |
Taille de machine: |
6600*1750*1650 (L*W*H) millimètre |
Poids de la machine: |
3600Kg |

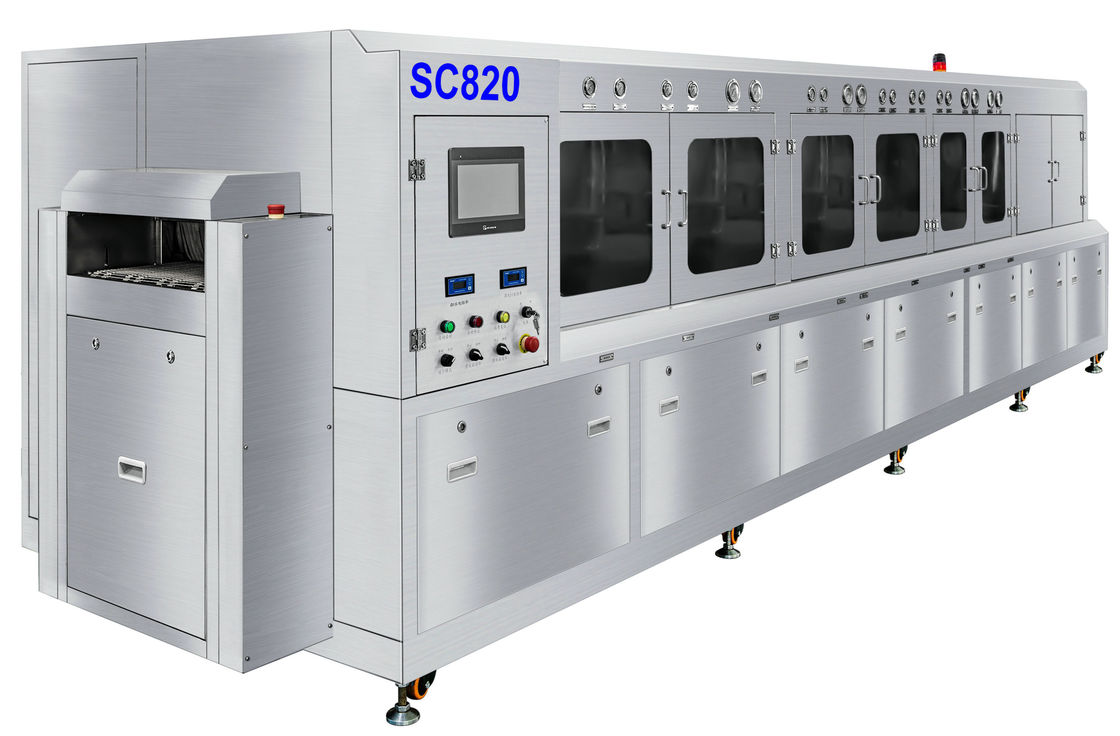

En tant queSystème de nettoyage automatique en ligne de l'emballage SEMI Sip pour le processus avancé de l'emballage des semi-conducteurs. SC820 Il s'agit d'un système de nettoyage des débits d'emballage SIP de haute qualité et de précision.
SC820 SIP machine de nettoyage automatique de paquets est utilisé pour nettoyer les résidus de flux, boules de souder et particules sur les produits de paquetage de goutte à goutte, tels que: flux de colophane, flux soluble dans l'eau, flux non propre,pâte de soudure et autres contaminations organiques et inorganiques.
Procédure précise: Pré-lavage+Lave1+Lave2+ Isolation chimique+ Pré-renouvellement+Renouvellement+Renouvellement final+ Séchage par soufflage à l'air+ Séchage à l'air chaud1+ Séchage à l'air chaud2.
En utilisant notre dernière technologie de nettoyage par pulvérisation de mélange SHENHUA, le système présente les avantages suivants:
1- Système de nettoyage semi-en ligne.
2La technologie de lavage par pulvérisation du mélange liquide, le résultat du super lavage, le flux de pâte de soudage soluble à l'eau et non propre.
3. sections de lavage plus longues + section de rinçage à l'eau + section de soufflage à l'air + 2 sections sèches à l'air chaud.
4L'approvisionnement en eau liquide et fraîche est automatique, le débit d'eau après section vers la section précédente pour renouveler l'eau.
5. système de décharge vers le haut/vers le bas sur les sections de lavage et de rinçage.
6La pression de pulvérisation de liquide et d'eau peut être réglée en fonction des exigences de nettoyage des produits semi-conducteurs.
7. équipé en série d'un système de surveillance de la résistivité, d'une résistivité comprise entre 0 et 18 MΩ.
8. couteaux à air sec + 2 sections système de séchage à air chaud.
9Système de réseau de convoyeur plat en PCB inoxydable SUS304.
10Système de commande PLC, interface d'exploitation en anglais, fonctionnement facile.
11.De nombreuses fonctions optionnelles sont disponibles.
12. Structure totale SUS304, résistance à la corrosion acide et alcaline.
Spécifications de la machine:
| N.B. | Nom de l'article | Les spécifications du SC820 |
| 1 | Réseau de convoyeur | 600 mm |
| 2 | vitesse du convoyeur | 0.1 à 1,5 m/min |
| 3 | hauteur du convoyeur | 900 ± 50 mm |
| 4 | direction du convoyeur | De gauche à droite |
| 5 | Taille du produit | L400*W600 mm au maximum |
| 6 | hauteur du produit | 100 mm maximum (avec composant) |
| 7 | capacité du réservoir de lavage | 300 litres |
| 8 | capacité du réservoir de rinçage | 30L + 120L + 30L |
| 9 | DI consommation d'eau | 400 à 1000 litres par heure |
| 10 | air évacué | 42 m3 |
| 11 | commande électrique | PLC + TP |
| 12 | Plage de résistance | 0 à 18 MΩ |
| 13 | Plage de pH | 0 à 14 |
| 14 | l'alimentation en air | 0.5Mpa |
| 15 | alimentation électrique | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. |
| 16 | taille de la machine | L6600*W1750*H1650 mm |
| 17 | poids de la machine | 3600 kg |
Q1: Quel type de produits semi-conducteurs peut le SC820 nettoyer?
R1: Flux sur SIP, BGA, CSP, Flip chip... pacakage. il a une section de lavage de 2x600 mm avec des bâtons de pulvérisation de 2x14 dessus, c'est pourquoi il est si puissant.
Q2: Pourquoi 150 kW?
A2: dans la section de lavage, il a un chauffe-eau de 3x12KW; dans la section de prélavage, il a un chauffe-eau de 1x12KW; dans la section de rinçage, il a un chauffe-eau de 3x12KW; dans la section sèche à air chaud, il a un chauffe-eau de 2x7.5KW,et nous avons aussi des souffleurs d'air, des pompes électriques.
Q3: Quelle est la température du liquide et la température de l'eau de DI?
A3: la température du liquide peut atteindre 80°C; l'eau de DI peut atteindre 60°C.
Q4: Quelle est la consommation de liquide par heure?
R4: Cela dépend du liquide lui-même et de la température, nous installons un condensateur de refroidissement liquide, normalement 5~15L/H.
