Détails du produit
Lieu d'origine: Guangdong, Chine
Nom de marque: SHENHUA
Certification: CE,ISO,UL
Numéro de modèle: SME-6600
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de cas du vide +plywood, taille de cas : 7200*2200*2200 millimètre (L*W*H)
Délai de livraison: 60~80days
Conditions de paiement: L/C, T/T, D/P, Western Union, Paypal, gramme d'argent
Capacité d'approvisionnement: 100 ensembles par an
Matériel: |
Acier inoxydable SUS304 |
Taille PCBA: |
L600*W500*T100mm comme maximum |
Largeur nette du convoyeur: |
600mm |
Vitesse du convoyeur: |
0.1~1.5m/min |
Sens du convoyeur: |
De gauche à droite |
Quantité d'eau DI: |
500~1000L/H |
Quantité d'échappement d'air: |
³ /H de 42m |
Plage de résistivité de l'eau DI: |
0~18MΩ |
Alimentation en air comprimé: |
0.5Mpa, 200~400L/min |
alimentation d'énergie :: |
AC380V, 3P, 50/60Hz, 150KW |
taille de machine: |
6600*1650*1650 (L*W*H) millimètre |
poids de machine: |
3200kg |
Matériel: |
Acier inoxydable SUS304 |
Taille PCBA: |
L600*W500*T100mm comme maximum |
Largeur nette du convoyeur: |
600mm |
Vitesse du convoyeur: |
0.1~1.5m/min |
Sens du convoyeur: |
De gauche à droite |
Quantité d'eau DI: |
500~1000L/H |
Quantité d'échappement d'air: |
³ /H de 42m |
Plage de résistivité de l'eau DI: |
0~18MΩ |
Alimentation en air comprimé: |
0.5Mpa, 200~400L/min |
alimentation d'énergie :: |
AC380V, 3P, 50/60Hz, 150KW |
taille de machine: |
6600*1650*1650 (L*W*H) millimètre |
poids de machine: |
3200kg |

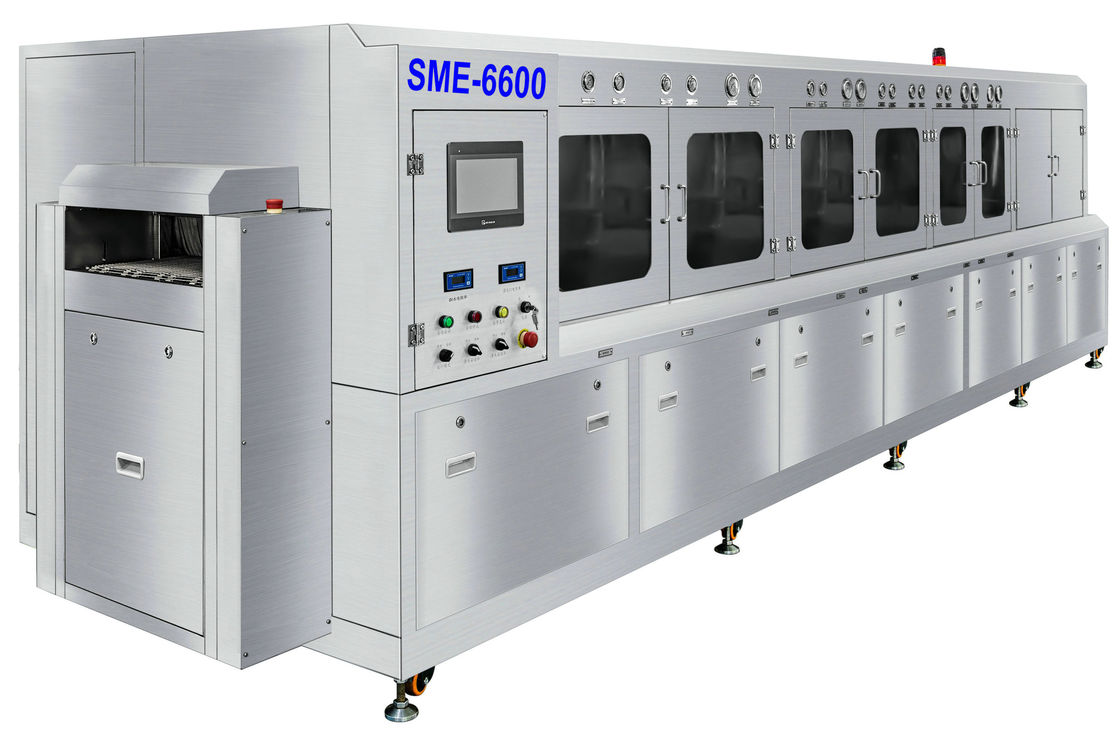

SME-6600 est lavage et DI Water liquides à haute pression Rinse Pbca Auto Cleaning System d'acier inoxydable de longueur de 6600mm un doubles.
Excellente représentation de nettoyage : Résiduels de flux de PCBA, boules de soder et particules sur PCBA, comme : flux de colophane, flux soluble dans l'eau, flux non-propre, pâte de soudure et d'autres contaminations organiques et inorganiques.
Section et processus de nettoyage fonctionnels : Brushing chimique d'air de Pre-wash+Wash1+Wash2+ isolation+ Pre-rinse+ Rinse+Final rinse+ + air chaud chaud dry2 de l'air dry1+.
Notre technologie de nettoyage avancée de jet, le système a des avantages suivants :
1. Grande quantité PCBA dans la ligne système de nettoyage.
2. le grand liquide d'amout lavent au jet la méthode, résultat superbe de lavage. Flux complètement propre de pâte de soudure de l'eau-sular et flux non-propre de pâte de soudure sur SMT ou THT PCBA après soudure.
3. Sections sèches d'air chaud de la section +2 de coup d'air du rinçage de plus longs sections de lavage + à l'eau de DI section+.
4. Approvisionnement en eau liquide et frais de DI automatiquement, débordement de courrier-section DI water à la précédent-section pour remplacer DI water.
5. Système spary haut/bas sur des sections de lavage et de rinçage.
6. De la pression liquide et de DI de jet d'eau peut être ajustée aux conditions dirrerent de nettoyage de PCBA.
7. Norme équipée du système de contrôle de résistivité, gamme 0~18 MΩ de résistivité.
8. Les souffleurs sèchent de + le système sec d'air chaud 2 sections.
9. Système net de convoyeur plat inoxydable de la carte PCB SUS304.
10. Système de contrôle de PLC, interface anglaise d'opération, opération facile.
fonctions 11.Many facultatives avalible.
12. Structure SUS304 totale, résistance à la corrosion d'acide et d'alcali.
Spéc. de machine :
| S/N | Article | Spéc. SME-6600 |
| 1 | filet de conyeyor | 600mm |
| 2 | vitesse de convoyeur | 0.1~1.5m/min |
| 3 | taille de convoyeur | 900±50mm |
| 4 | direction de convoyeur | De gauche à droite |
| 5 | Taille de carte PCB | L500*W600mm comme maximum |
| 6 | Taille de carte PCB | 100mm comme maximum (avec le composant) |
| 7 | lavage la capacité de réservoir | 300L |
| 8 | capacité de réservoir de rinçage | 30L+120L+30L |
| 9 | Consommation d'eau de DI | 400~1000L/H |
| 10 | air épuisé | ³ de 42m |
| 11 | contrôle électrique | PLC+TP |
| 12 | Chaîne de résistivité | 0~18MΩ |
| 13 | Gamme de pH | 0~14 |
| 14 | alimentation en air | 0.5Mpa |
| 15 | alimentation d'énergie | AC380V, 50/60HZ, 3P, 150KW |
| 16 | taille de machine | L6600*W1800*H1650mm |
| 17 | poids de machine | 3600KG |
Q1 : Pourquoi SME-6600 peut nettoyer tout le PCBAs ?
A1 : SME-6600 est machine de longueur de 6600mm une longue, il a la section de lavage de 2x600mm avec des tiges du jet 2x14 là-dessus, celui est pourquoi il est si puissant.
Q2 : Pourquoi est-ce 150KW ?
A2 : dans la section de lavage, il a l'appareil de chauffage 3x12KW ; dans la section de pré-rinçage, il a l'appareil de chauffage 1x12KW ; dans la section de rinçage, il a l'appareil de chauffage 3x12KW ; dans la section sèche d'air chaud, il a l'appareil de chauffage 2x7.5KW, et nous avons également des ventilateurs, pompes électriques.
Q3 : Quelle est la température et température de l'eau liquides de DI ?
A3 : la température liquide peut chauffer à 80℃ ; DI water peut chauffer à 60℃.
Q4 : Quelle est la consommation liquide par heure ?
A4 : Il dépend du liquide et la température, nous installons le condensateur frais liquide, normalement l'heure 5~15L/.
