Détails du produit
Lieu d'origine: Dongguan, Chine
Nom de marque: SME
Certification: CE, UL
Numéro de modèle: SME-5600
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de cas du vide +plywood, taille de cas : 1500*1400*2150 millimètre (L*W*H)
Délai de livraison: 30~40 jours
Conditions de paiement: L/C, T/T, D/P, Western Union, Paypal, gramme d'argent
Capacité d'approvisionnement: 200sets/year
Taille de carte PCB: |
30x30mm~500x600mm |
Taille de nettoyage de panier: |
L610*W560*H100mm* 2Layers |
Temps de lavage: |
5~10min |
Temps de rinçage: |
1~2min/time |
Temps de rinçage: |
3~5times (1~99 disponibles) |
Temps sec: |
20~25min |
temp liquide de la chaleur: |
~60℃ à la température ambiante |
Temp sec: |
~99℃ à la température ambiante |
Chaîne de résistivité: |
0~18MΩ |
Alimentation en air: |
0.5Mpa, 200~400L/min |
Alimentation d'énergie: |
AC380V. 3P, 50/60Hz, 28KW |
Taille de machine: |
1300*1200*1850 (L*W*T) millimètre |
Poids: |
600kg |
Matériel: |
Acier inoxydable SUS304 |
Taille de carte PCB: |
30x30mm~500x600mm |
Taille de nettoyage de panier: |
L610*W560*H100mm* 2Layers |
Temps de lavage: |
5~10min |
Temps de rinçage: |
1~2min/time |
Temps de rinçage: |
3~5times (1~99 disponibles) |
Temps sec: |
20~25min |
temp liquide de la chaleur: |
~60℃ à la température ambiante |
Temp sec: |
~99℃ à la température ambiante |
Chaîne de résistivité: |
0~18MΩ |
Alimentation en air: |
0.5Mpa, 200~400L/min |
Alimentation d'énergie: |
AC380V. 3P, 50/60Hz, 28KW |
Taille de machine: |
1300*1200*1850 (L*W*T) millimètre |
Poids: |
600kg |
Matériel: |
Acier inoxydable SUS304 |

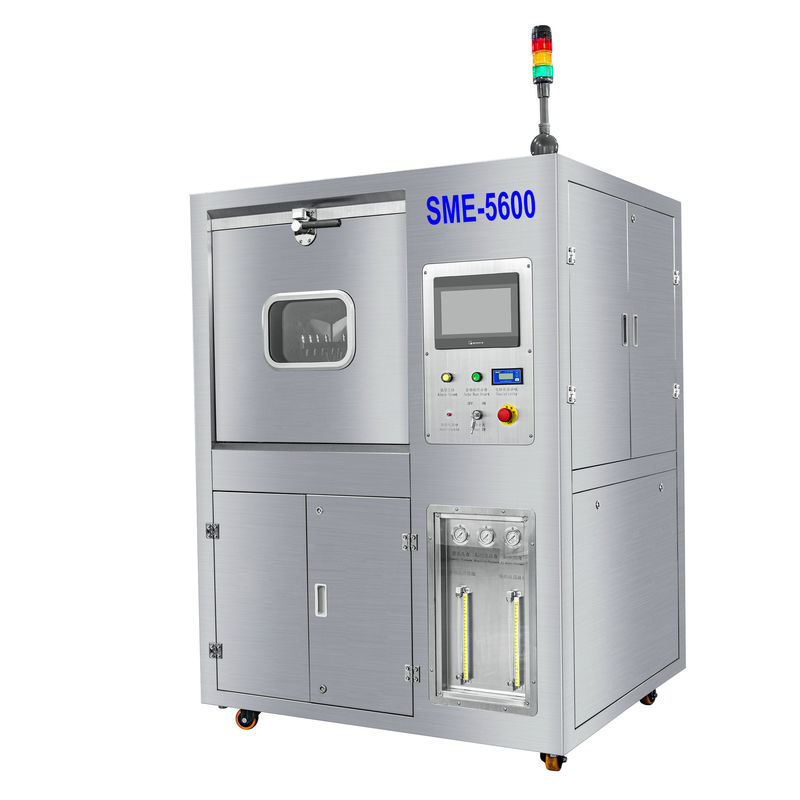

la machine de nettoyage PCBA de flux en différé de 560*610mm 2 couches nettoyant le panier et l'approbation de la CE est un mahcine en différé de nettoyage de PCBA. C'est une machine de protection de l'environnement compacte, économiseuse d'énergie et.
SME-5600 est employé pour enlever le flux résiduel, les boules de soudure, partichles sur PCBA, comme : flux de colophane, flux non-propre, flux soluble dans l'eau. Principalement utilisé dans les militaires, aviation, énergie aérospatiale, médicale, nouvelle, industries d'électronique automobile, particulièrement appropriées à un peu, types multiples nettoyage de PCBA.
Avantages SME-5600 :
1. Flux complètement propre de colophane, flux soluble dans l'eau, flux non-propre, pâte de soudure et d'autres contaminations organiques et inorganiques sur PCBA.
2. panier du nettoyage 2-layers : 610mm (L) ×560mm (W) × 100mm (H) couches de x2.
3. Tous les processus sont traversants évident un grand voyant à niveau visible.
4. Interface facile d'opération, paramètres propres à prise rapide. Différents mots de passe peuvent être placés.
5. Le filtre intérieur fait le liquide a employé répété.
résistivité de 6.Real-time measure DI water et surveillance de l'effet nettoyant. La chaîne de résistivité est 0~18 MΩ.
7. Les liquides restants dans la pompe et les tuyaux sont enlevés à l'air comprimé par l'air comprimé et l'écoulement de nouveau au réservoir de nettoyage. Cette fonction sauve le détergent jusqu'à 50%.
8. La propreté de niveau élevé, contamination ionique répond complètement à l'exigence de la classe d'IIPC-610D I.
9. Totalement structure SUS304, solide, acide et alcali à l'épreuve corrision
Spéc. SME-5600 :
| ARTICLE | Spéc. |
| Taille de nettoyage de panier | L610xW560xH100mmx 2layers |
| Capacité liquide de réservoir de diluant | 60L |
| Pulvérisez la capacité liquide de réservoir | 18L |
| Capacité de réservoir de concentré | 30L |
| Temps de nettoyage | 5~20min |
| Temps de rinçage | 1~2 minutes/fois |
| Temps de rinçage | 1~10times |
| Temps sec | 10~30min |
| Temp de la chaleur de liquide de diluant | ~60ºC à la température ambiante |
| Temps sec de carte PCB | ~99ºC à la température ambiante |
| Chaîne de résistivité | 0~18MΩ |
| Filtre liquide | 0.2um |
| Filtre d'eau de DI | 0.2um |
| Filtre à air | 10um |
| Taille de conduit | φ76XH50 (millimètre) |
| Alimentation d'énergie | AC380, 3 phases, 50/60Hz, 30KW |
| Alimentation en air | 0.5Mpa, 400L/Min |
| Taille de machine | L1300xW1200x1850 (millimètre) |
| Poids de machine | 600KG |
Q1 : Quelle est la durée de cycle de la machine de nettoyage en lots SME-5600 ?
A1 : 30~45min total. lavage 10min+rinse 10min+dry 10~25min.
Q2 : Quel liuqid peut être employé dans SME-5600 pour nettoyer PCBA ?
A2 : Il dépend des composants electonical et soude la pâte sur votre PCBA. PCBA à base d'eau nettoyant le lavage liquide, rinçage à l'eau de DI.
Q3 : Ayez beaucoup de pcbas peut SME-5600 nettoyer dans un cycle ?
A3 : La taille PCBA de L200*W100mm par exemple, il peut nettoyer 30~40pcs.
Q4 : Fait le PCBAs le besoin de faire cuire au four après lavage, rinçage et processus sec dans la machine ?
A4 : Sûr, PCBAs après le besoin propre de mettre dans le four électrique et de faire cuire au four pendant 2 heures à 100~110℃ ou à 4hours à 80~90℃to rendre le PCBA totalement sec.
Images de comparaison avant propre et ensuite propre :
